Vývodky pro stíněné kabely - Produktová řada AGRO EMC

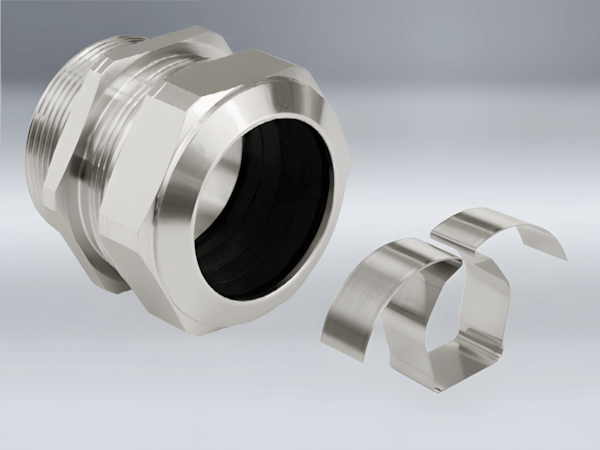

Progress® EMC easyCONNECT

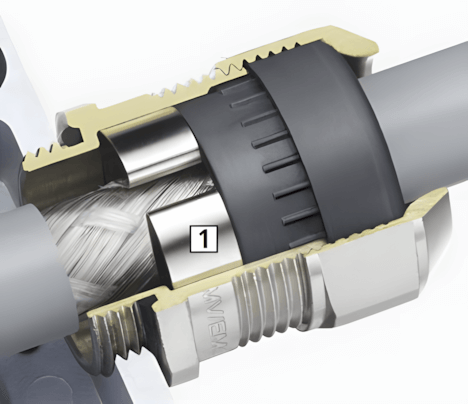

Praktická a inovativní řada vývodek pro stíněné kabely. Tyto vývodky jsou vybaveny kontaktní pružinou, díky níž mají tyto vývodky následující vlastnosti:

• Jednoduchá instalace
• Výrazná úspora montážního času
• Dvoudílné těsnící vložky
• Stupeň krytí IP68 / IP69K
• Pro kabely s částečně nebo plně odizolovaným pletencem
• Odpadá nutnost přerušovat stínící pletenec kabelu
• Velká kontaktní plocha s pletencem
• Velký upínací rozsah
• Kompenzuje odchylky v tloušťce pletence
• Trvalý tlak pružiny na pletenec snižuje přechodový odpor
• Dobrý a spolehlivý vodivý kontakt
• Omezuje poškození pletence při montáži
• Umožňuje opakovanou demontáž a montáž

Bližší informace k vývodkám této řady naleznete zde

Další řady kabelových vývodek Agro pro EMC aplikace

Progress® EMC Series 85

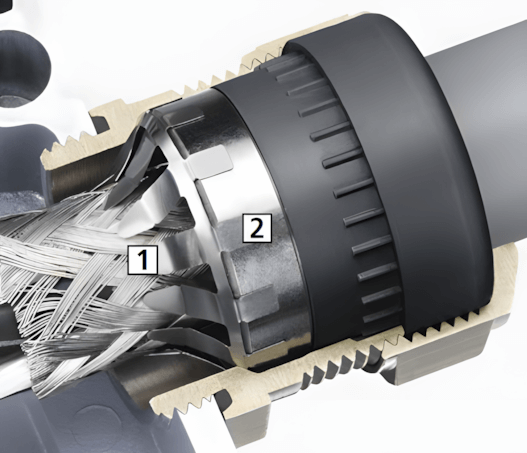

EMC kabelové vývodky, vybavené velmi dobře vodivým kontaktním měděným plíškem a kleštinovým upínacím dílem, které společně vytvářejí tlak po celém obvodu stínícího pletence kabelu, kompenzují odchylky v jeho tloušťce, a zajišťují tak vynikající vodivý kontakt pro uzemnění svodových proudů. Díky výše uvedenému nabízí vývodky této řady mimořádně nízký přechodový odpor mezi tělesem vývodky a stínícím pletencem kabelu. Umožňují uzemnění svodových proudů o velikosti až 1,6 kA.

Progress® EMC

Základní, spolehlivá a osvědčená řada kabelových vývodek EMC s kontaktním kotoučem pro stínící pletenec kabelu. Konstrukce kontaktního kotouče omezuje riziko proříznutí stínícího pletence o hranu kotouče. Umožňují vytvořit vodivý kontakt po celém obvodu pletence

Progress® EMC Rapid.

EMC vývodky s kontaktním kotoučem a sběracími pásky, umožňující upnout kabel s částečně nebo plně odizolovaným stínícím pletencem. Odpadá nutnost zakončovat stínící pletenec a přetahovat jej na kontaktní kotouč, čím dochází k urychlení montáže vývodek této řady.

Progress® EMC powerCONNECT

Vývodky s inovativní kompresní objímkou zajišťují spolehlivý vodivý kontakt po celém obvodu stínícího pletence. Přímý přechod z pletence na dolní díl kabelové vývodky zajišťuje velmi nízký přechodový odpor a dobrý vodivý kontakt. Kompaktní design umožňuje použití těchto vývodek i v aplikacích s omezeným montážním prostorem. Vysoký kontaktní tlak, který vzniká působením kompresní objímky a úplným utažením středního dílu vývodky, umožňuje uzemnění vysokých svodových proudů. Dvoudílné těsnící vložky nabízí velký upínací rozsah při splnění požadavků na stupeň krytí IP68 / IP69K.
