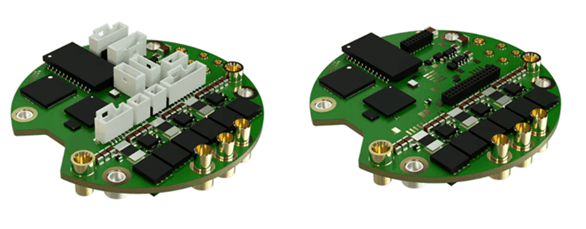

Jednotka miControl mcDS-i5 - Další z řady kontrolérů pro integraci do motorů

Rádi bychom Vám představili další model řídicí jednotky od miControl, která navazuje na již existující jednotku mcDS-i3.

mcDS-i5: Vyšší výkon na základě stejné koncepce platformy

S modelem mcDS-i5 společnost miControl systematicky rozšiřuje novou generaci integrovaných řídicích jednotek pohonů na vyšší výkonnostní úrovně. Zatímco model mcDS-i3 je určen pro vysoce kompaktní integraci do motoru v omezených montážních prostorech, model mcDS-i5 je určen pro aplikace s výrazně vyššími požadavky na výkon, přičemž stále umožňuje přímou integraci do motoru.

Základní princip zůstává stejný: výkonný regulátor pro decentralizované koncepce pohonů, integrovaný přímo tam, kde je potřeba. Ve srovnání s mcDS-i3 je však mcDS-i5 navržen pro vyšší proudové rozsahy a se svým průměrem 55 mm nabízí správný tvar pro tuto výkonnostní třídu. Se špičkovými proudy v rozmezí od 30 A do 90 A rozšiřuje mcDS-i5 specificky rozsah použití platformy směrem k dynamickým a energeticky náročným aplikacím. Jako doplněk k mcDS-i3 poskytuje uživatelům škálovatelné řešení, když jsou v rámci architektury stroje vyžadovány různé úrovně výkonu.

Stejný koncept, rozšířený rozsah výkonu

Stejně jako mcDS-i3 je i mcDS-i5 založen na řízení orientovaném na pole (field-oriented control - FOC) a navržen pro náročné pohybové aplikace. Tím se zachovává konzistentní technický základ v celé řadě a zároveň se systematicky rozšiřuje rozsah výkonu. Z hlediska funkčnosti se mcDS-i5 rovněž řídí osvědčeným přístupem platformy

• Čtyř kvadrantový provoz
• Řízení proudu, otáček a polohy
• Integrovaná jednotka pro zpracování pohybu s funkcemi PLC
• Volně programovatelný samostatný provoz pro složité pohybové sekvence

Pro uživatele to znamená, že mezi jednotlivými výkonnostními třídami nedochází ke změně technologie, ale naopak k jednotnému konceptu řízení a ovládání v celém rozsahu. Každý, kdo již pracuje s mcDS-i3, si na mcDS-i5 okamžitě zvykne.

Větší flexibilita v oblasti zpětné vazby a komunikace

V souladu s logikou platformy mcDS-i3 nabízí i mcDS-i5 možnosti zpětné vazby, jako jsou magnetické čipové enkodéry, Hallovy senzory a inkrementální enkodéry. Kromě toho byla řada možností zpětné vazby rozšířena o enkodéry SSI a BiSS-C. To umožňuje flexibilní přizpůsobení řídicí jednotky různým koncepcím motorů a požadavkům aplikací.

Klíčový rozdíl oproti mcDS-i3 spočívá v komunikaci: stejně jako mcDS-i3 je i mcDS-i5 k dispozici s rozhraním CANbus a navíc nabízí jako další možnost rozhraní EtherCAT. To znamená, že podporuje jak osvědčené aplikace založené na rozhraní CANbus, tak integraci do automatizačních sítí schopných pracovat v reálném čase. Zejména u výkonnějších koncepcí strojů s náročnými dynamickými požadavky vytváří EtherCAT další možnosti pro přesnou a plynulou integraci do nadřazených řídicích architektur.

Myslete škálovatelně, vyvíjejte konzistentně

S modely mcDS-i3 a mcDS-i5 nabízí miControl dvě výkonnostní třídy v rámci konceptu sdílené platformy: mcDS-i3 pro obzvláště kompaktní instalační scénáře a mcDS-i5 pro aplikace s vyššími požadavky na proud a rozšířenými výkonnostními rezervami.

Obě zařízení se řídí jednotnou systémovou logikou a jsou kompatibilní s osvědčenými nástroji miControl mcTools a mPLC. To snižuje nároky na inženýrskou práci, zjednodušuje uvedení do provozu a usnadňuje škálování v rámci produktové řady nebo rodiny strojů.

Pokud plánujete použít mcDS-i5 ve své aplikaci nebo jej kombinovat s mcDS-i3 v škálovatelné systémové architektuře neváhejte nás kontaktovat.

Datový list k mcDS-i5-60cXX-E
Datový list k mcDS-i5-60cXX-E-M
